Caméras FPD-Link III
Les caméras FPD-Link III de The Imaging Source intègrent les derniers capteurs d’onsemi et de Sony et sont compatibles avec une large gamme d’objectifs M12 et C/CS. Ces caméras offrent toutes les fonctionnalités des caméras MIPI CSI-2 et permettent des longueurs de câble allant jusqu’à 15 m entre le capteur et la plate-forme d’acquisition.
Caméras FPD-Link III
La puissance de traitement abordable, l’amélioration des algorithmes d’apprentissage automatique et la réduction globale de l’encombrement des systèmes ont accru le nombre d’applications en périphérie (edge) utilisant les technologies de vision par ordinateur, dans des domaines tels que l’automatisation, la logistique, l’Internet des objets (IoT) et la sécurité.
Dans les applications embarquées, la longueur maximale limitée des câbles pour les connexions MIPI CSI-2 directes (environ 30 cm) peut représenter un véritable défi. Pour surmonter cette limitation, The Imaging Source propose des modules caméra haute performance qui exploitent les avantages du FPD-Link III afin d’offrir toutes les fonctionnalités des caméras MIPI CSI-2.
La solution de pont (bridge) FPD-Link III (SerDes) permet une transmission de données à haute vitesse sur des distances allant jusqu’à 15 m, sans perte d’intégrité du signal. Le protocole FPD-Link III permet également la transmission simultanée des données, le contrôle du canal et l’alimentation via un seul câble coaxial fin.
Large bande passante et transmission longue distance : la technologie SerDes permet une transmission de données à haute vitesse sur de longues distances (jusqu’à 15 m) sans compromettre l’intégrité du signal.
Idéal pour les systèmes multi-caméras : la technologie SerDes offre une grande évolutivité, permettant l’intégration aisée de plusieurs caméras.
Capteurs et résolutions : capteurs Sony et onsemi (résolutions de 0,4 MP à 8,3 MP) offrant la plus haute qualité d’image et des fréquences d’images élevées (30 fps à 120 fps).
Format : carte nue avec support de mini-lentille (monture S pour objectifs M12) ; plaque frontale (objectifs à monture C/CS) ; boîtier IP67.
Faible consommation d’énergie : les caméras SerDes sont conçues pour fonctionner avec une faible consommation énergétique, idéales pour les systèmes soumis à de strictes contraintes de puissance.
SDKs gratuits et logiciels pour utilisateurs finaux : ensembles complets de pilotes pour NVIDIA JetPack et SDK Linux tiscamera.
Déclencheurs et E/S : déclenchement matériel et logiciel ainsi que des entrées/sorties pour les applications de vision industrielle exigeantes.
Garantie et disponibilité à long terme : garantie de 3 ans avec support continu.
Les caméras FPD Link III de The Imaging Source se déclinent en deux séries

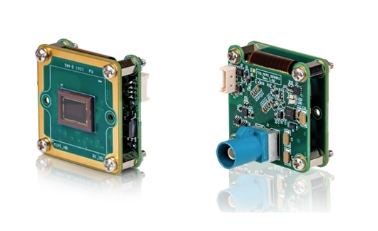

Série 36C FPD Link III (SerDes) Board Modules
The Imaging Source propose un catalogue de modules caméra FPD-Link III équipés de capteurs Rolling et Global shutter Sony et onsemi, avec des résolutions allant de 0,4 MP à 8,3 MP. Les fonctionnalités d’imagerie HDR, les options de déclenchement et de format offrent une flexibilité maximale pour les projets de vision embarquée.
Si vous souhaitez intégrer des caméras FPD-Link III dans votre prochain projet de vision embarquée ou obtenir de l’aide pour sélectionner d’autres composants de vision, veuillez nous contacter.
- Tous les produits de la série
| Plage de résolution | Résolution | Interface | Mono/couleur | Fréquence d’image | Capteur | Modèle | Fabriquant | Pixel Size | Shutter Type |
|---|---|---|---|---|---|---|---|---|---|
| 0.4 MP | 720×540 | FDP-Link III | Mono | 120 | IMX297 | DMM 36CX297-ML | TIS | 6.9 µm | Global |
| 1.6 MP | 1,440×1,080 | FDP-Link III | Mono | 60 | IMX296 | DMM 36CX296-ML | TIS | 3.45 µm | Global |
| 2.1 MP | 1,920×1,080 | FDP-Link III | Mono | 60 | IMX290 | DMM 36CX290-ML | TIS | 2.9 µm | Rolling |
| 2.3 MP | 1,920×1,200 | FDP-Link III | Mono | 100 | AR0234CS | DMM 36CR0234-ML | TIS | 3 µm | Global |
| 5 MP | 2,592×1,944 | FDP-Link III | Mono | 30 | IMX335 | DMM 36CX335-ML | TIS | 2 µm | Rolling |
| 8.3 MP | 3,840×2,160 | FDP-Link III | Mono | 30 | IMX415 | DMM 36CX415-ML | TIS | 1.45 µm | Rolling |
| 0.4 MP | 720×540 | FDP-Link III | Color | 120 | IMX297 | DFM 36CX297-ML | TIS | 6.9 µm | Global |
| 1.6 MP | 1,440×1,080 | FDP-Link III | Color | 60 | IMX296 | DFM 36CX296-ML | TIS | 3.45 µm | Global |
| 2.1 MP | 1,920×1,080 | FDP-Link III | Color | 60 | IMX290 | DFM 36CX290-ML | TIS | 2.9 µm | Rolling |
| 2.1 MP | 1,920×1,080 | FDP-Link III | Color | 60 | IMX462 | DFM 36CX462-ML | TIS | 2.9 µm | Rolling |
| 2.3 MP | 1,920×1,200 | FDP-Link III | Color | 100 | AR0234CS | DFM 36CR0234-ML | TIS | 3 µm | Global |
| 2.3 MP | 1,920×1,200 | FDP-Link III | Color | 50 | IMX390 | DFM 36CX390-ML | TIS | 3 µm | Rolling |
| 5 MP | 2,592×1,944 | FDP-Link III | Color | 30 | IMX335 | DFM 36CX335-ML | TIS | 2 µm | Rolling |
| 8.3 MP | 3,840×2,160 | FDP-Link III | Color | 30 | IMX415 | DFM 36CX415-ML | TIS | 1.45 µm | Rolling |

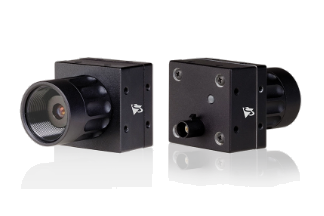

Série 36 Series (IP67 Certified)
Étanches à la poussière et à l’eau, les caméras FPD-Link III certifiées IP67 offrent toutes les fonctionnalités des caméras MIPI CSI-2 et permettent des longueurs de câble allant jusqu’à 15 m entre le capteur et la plate-forme informatique.
Pour garantir une protection complète IP6K6 et IP6K7, les caméras doivent être utilisées avec le tube d’objectif d’origine correctement monté et les câbles The Imaging Source équipés de connecteurs FAKRA certifiés IP67.
- Tous les produits de la série
| Plage de résolution | Résolution | Interface | Mono/couleur | Fréquence d’image | Capteur | Modèle | Fabriquant | Pixel Size | Shutter Type |
|---|---|---|---|---|---|---|---|---|---|
| 0,4 | 720×540 | FDP-Link III | Mono | 120 | IMX297 | DMK 36CX297-I67 | TIS | 6.9 µm | Global |
| 1,6 | 1,440×1,080 | FDP-Link III | Mono | 60 | IMX296 | DMK 36CX296-I67 | TIS | 3.45 µm | Global |
| 2,1 | 1,920×1,080 | FDP-Link III | Mono | 60 | IMX290 | DMK 36CX290-I67 | TIS | 2.9 µm | Rolling |
| 2,3 | 1,920×1,200 | FDP-Link III | Mono | 100 | AR0234CS | DMK 36CR0234-I67 | TIS | 3 µm | Global |
| 5 | 2,592×1,944 | FDP-Link III | Mono | 30 | IMX335 | DMK 36CX335-I67 | TIS | 2 µm | Rolling |
| 8,3 | 3,840×2,160 | FDP-Link III | Mono | 30 | IMX415 | DMK 36CX415-I67 | TIS | 1.45 µm | Rolling |
| 0,4 | 720×540 | FDP-Link III | Color | 120 | IMX297 | DFK 36CX297-I67 | TIS | 6.9 µm | Global |
| 1,6 | 1,440×1,080 | FDP-Link III | Color | 60 | IMX296 | DFK 36CX296-I67 | TIS | 3.45 µm | Global |
| 2,1 | 1,920×1,080 | FDP-Link III | Color | 60 | IMX290 | DFK 36CX290-I67 | TIS | 2.9 µm | Rolling |
| 2,1 | 1,920×1,080 | FDP-Link III | Color | 60 | IMX462 | DFK 36CX462-I67 | TIS | 2.9 µm | Rolling |
| 2,3 | 1,920×1,200 | FDP-Link III | Color | 100 | AR0234CS | DFK 36CR0234-I67 | TIS | 3 µm | Global |
| 2,3 | 1,920×1,200 | FDP-Link III | Color | 50 | IMX390 | DFK 36CX390-I67 | TIS | 3 µm | Rolling |
| 5 | 2,592×1,944 | FDP-Link III | Color | 30 | IMX335 | DFK 36CX335-I67 | TIS | 2 µm | Rolling |
| 8,3 | 3,840×2,160 | FDP-Link III | Color | 30 | IMX415 | DFK 36CX415-I67 | TIS | 1.45 µm | Rolling |
