Modules MIPI CSI-2
Les caméras MIPI CSI-2 de The Imaging Source constituent une base particulièrement efficaces pour le développement d’applications embarquées. En plus des modules monocarte avec connexion directe caméra-processeur, The Imaging Source propose également des modules caméra avec cartes d’adaptation pour les interfaces de plates-formes populaires.
Modules MIPI CSI-2
Le protocole MIPI CSI-2 permet une connexion directe du capteur à l’ISP, offrant ainsi des latences exceptionnellement faibles et un encombrement matériel réduit. Les caméras MIPI CSI-2 de The Imaging Source sont parfaitement adaptées aux applications de vision embarquée mono ou multicaméras dans les domaines de l’automobile, de la robotique, de l’automatisation industrielle, du médical, de l’agriculture, des villes intelligentes et de l’IoT, ainsi qu’aux applications standards de vision industrielle.
Les caméras MIPI CSI-2 de The Imaging Source sont équipées des tout derniers capteurs d’images CMOS à obturateur global et à obturateur roulant de Sony et onsemi.
Dotés de fonctionnalités avancées, ces modules de caméras sont conçus pour offrir une qualité d’image, une fiabilité et une polyvalence exceptionnelles, permettant aux développeurs d’exploiter pleinement le potentiel des applications de vision embarquée.
Large bande passante : le MIPI CSI-2 offre une transmission de données à haute vitesse, garantissant un traitement d’images en temps réel avec une latence minimale, ce qui le rend idéal pour les flux vidéo ou les séquences d’images.
Solution clé en main : conceptions de référence complètes pour NVIDIA® Jetson Orin™ et NXP, incluant le SoM, la carte porteuse et les pilotes de caméra pour le prototypage et la production en série.
Capteurs et résolutions : capteurs Sony et onsemi (résolutions de 0,4 MP à 20 MP) offrant la plus haute qualité d’image et des fréquences d’images élevées (30 fps à 120 fps).
Format : carte nue avec support de mini-lentille (monture S pour objectifs M12) ou avec plaque frontale (objectifs à monture C/CS).
Faible consommation d’énergie : la faible consommation du MIPI CSI-2 le rend parfaitement adapté aux systèmes soumis à de fortes contraintes énergétiques.
Logiciel : The Imaging Source développe et prend en charge des pilotes de périphériques, kits de développement logiciel (SDK), logiciels utilisateurs, exemples de programmation, extensions et outils via tiscamera (NVIDIA) et libcamera (NXP) sous Linux ARM.
Déclencheurs et E/S : déclenchement matériel et logiciel ainsi que des entrées/sorties pour les applications de vision industrielle exigeantes.
Garantie et disponibilité à long terme : garantie de 3 ans avec support continu
Les caméras MIPI CSI-2 de The Imaging Source se déclinent en deux séries

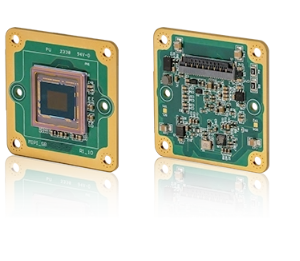

Série 36S MIPI CSI-2 : Modules monocarte 22 broches
Ce module caméra compact pour vision embarquée offre une connexion fiable et efficace entre le capteur et l’ISP, prenant en charge jusqu’à quatre lignes de données d’image, pour un débit total pouvant atteindre 10 Gb/s. Il est compatible avec NVIDIA Jetson Orin, NXP et Raspberry Pi 5.
The Imaging Source propose un large portefeuille de capteurs à obturateur roulant et global de Sony et onsemi pour le standard MIPI CSI-2, avec des résolutions allant de 0,4 MP à 20 MP. Des fonctionnalités avancées, des options de déclenchement et de format offrent une flexibilité maximale pour les projets de vision embarquée.
Contactez-nous pour discuter de vos besoins en imagerie et explorer les possibilités de la vision embarquée dans votre application.
- Tous les produits de la série
| Plage de résolution | Résolution | Interface | Mono/couleur | Fréquence d’image | Capteur | Modèle | Fabriquant | Pixel Size | Shutter Type |
|---|---|---|---|---|---|---|---|---|---|
| 0.4 MP | 720×540 | MIPI CSI-2 | Mono | 120 | IMX297 | DMM 36SX297-ML | TIS | 6.9 µm | Global |
| 1.6 MP | 1,440×1,080 | MIPI CSI-3 | Mono | 60 | IMX296 | DMM 36SX296-ML | TIS | 3.45 µm | Global |
| 2.1 MP | 1,920×1,080 | MIPI CSI-4 | Mono | 120 | IMX290 | DMM 36SX290-ML | TIS | 2.9 µm | Rolling |
| 2.1 MP | 1,920×1,080 | MIPI CSI-5 | Mono | 120 | IMX462 | DMM 36SX462-ML | TIS | 2.9 µm | Rolling |
| 2.3 MP | 1,920×1,200 | MIPI CSI-6 | Mono | 120 | AR0234CS | DMM 36SR0234-ML | TIS | 3 µm | Global |
| 3.1 MP | 2,048×1,536 | MIPI CSI-7 | Mono | 117 | IMX900 | DMM 36SX900-ML | TIS | 2.25 µm | Global |
| 5 MP | 2,448×2,048 | MIPI CSI-8 | Mono | 79 | IMX568 | DMM 36SX568-ML | TIS | 2.74 µm | Global |
| 5 MP | 2,592×1,944 | MIPI CSI-9 | Mono | 60 | AR0521 | DMM 36SR0521-ML | TIS | 2.2 µm | Rolling |
| 8.3 MP | 3,840×2,160 | MIPI CSI-10 | Mono | 50 | IMX415 | DMM 36SX415-ML | TIS | 1.45 µm | Rolling |
| 19.7 MP | 5,120×3,840 | MIPI CSI-11 | Mono | 30 | AR2020 | DMM 36SR2020-ML | TIS | 1.4 µm | Rolling |
| 0.4 MP | 720×540 | MIPI CSI-12 | Color | 120 | IMX297 | DFM 36SX297-ML | TIS | 6.9 µm | Global |
| 1.6 MP | 1,440×1,080 | MIPI CSI-13 | Color | 60 | IMX296 | DFM 36SX296-ML | TIS | 3.45 µm | Global |
| 2.1 MP | 1,920×1,080 | MIPI CSI-14 | Color | 120 | IMX290 | DFM 36SX290-ML | TIS | 2.9 µm | Rolling |
| 2.1 MP | 1,920×1,080 | MIPI CSI-15 | Color | 120 | IMX462 | DFM 36SX462-ML | TIS | 2.9 µm | Rolling |
| 2.3 MP | 1,920×1,200 | MIPI CSI-16 | Color | 120 | AR0234CS | DFM 36SR0234-ML | TIS | 3 µm | Global |
| 3.1 MP | 2,048×1,536 | MIPI CSI-17 | Color | 117 | IMX900 | DFM 36SX900-ML | TIS | 2.25 µm | Global |
| 5 MP | 2,448×2,048 | MIPI CSI-18 | Color | 79 | IMX568 | DFM 36SX568-ML | TIS | 2.74 µm | Global |
| 5 MP | 2,592×1,944 | MIPI CSI-19 | Color | 60 | AR0521 | DFM 36SR0521-ML | TIS | 2.2 µm | Rolling |
| 8.3 MP | 3,840×2,160 | MIPI CSI-20 | Color | 50 | IMX415 | DFM 36SX415-ML | TIS | 1.45 µm | Rolling |
| 19.7 MP | 5,120×3,840 | MIPI CSI-21 | Color | 30 | AR2020 | DFM 36SR2020-ML | TIS | 1.4 µm | Rolling |
Série 36A MIPI CSI-2: Modules carte 15 broches (ancienne génération)
Les modules caméra 15 broches d’ancienne génération de The Imaging Source sont compatibles avec les anciennes plates-formes NVIDIA Jetson ou Raspberry Pi 4 et offrent aux développeurs l’avantage d’une intégration simple avec des cartes porteuses et du matériel disponibles sur étagère pour leurs projets de vision embarquée. Ces modules caméra assurent une connexion directe du capteur à l’ISP, prenant en charge les applications d’imagerie à une ou deux lignes, avec un débit total pouvant atteindre 5 Gb/s.
Avec de nombreux capteurs à obturateur roulant et global, The Imaging Source propose aux développeurs un large éventail de fonctionnalités matérielles (par ex. résolutions, fréquences d’images, ainsi que des options de déclenchement et de format) pour répondre à divers défis et applications de traitement d’images.
Remarque : The Imaging Source recommande l’utilisation de notre dernière série 36S MIPI CSI-2 à 22 broches.
Nos ingénieurs commerciaux sont à votre disposition pour vous aider à choisir la combinaison capteur et objectif la mieux adaptée à votre application.
- Tous les produits de la série
| Plage de résolution | Résolution | Interface | Mono/couleur | Fréquence d’image | Capteur | Modèle | Fabriquant | Pixel Size | Shutter Type |
|---|---|---|---|---|---|---|---|---|---|
| 0.4 MP | 720×540 | MIPI CSI-2 | Mono | 120 | IMX297 | DMM 36AX297-ML | TIS | 6.9 µm | Global |
| 1.6 MP | 1,440×1,080 | MIPI CSI-3 | Mono | 60 | IMX296 | DMM 36AX296-ML | TIS | 3.45 µm | Global |
| 2.1 MP | 1,920×1,080 | MIPI CSI-4 | Mono | 60 | IMX290 | DMM 36AX290-ML | TIS | 2.9 µm | Rolling |
| 2.3 MP | 1,920×1,200 | MIPI CSI-5 | Mono | 60 | AR0234CS | DMM 36AR0234-ML | TIS | 3 µm | Global |
| 5 MP | 2,592×1,944 | MIPI CSI-6 | Mono | 30 | IMX335 | DMM 36AX335-ML | TIS | 2 µm | Rolling |
| 8.3 MP | 3,840×2,160 | MIPI CSI-7 | Mono | 50 | IMX415 | DMM 36AX415-ML | TIS | 1.45 µm | Rolling |
| 0.4 MP | 720×540 | MIPI CSI-8 | Color | 120 | IMX297 | DFM 36AX297-ML | TIS | 6.9 µm | Global |
| 1.6 MP | 1,440×1,080 | MIPI CSI-9 | Color | 60 | IMX296 | DFM 36AX296-ML | TIS | 3.45 µm | Global |
| 2.1 MP | 1,920×1,080 | MIPI CSI-10 | Color | 60 | IMX290 | DFM 36AX290-ML | TIS | 2.9 µm | Rolling |
| 2.1 MP | 1,920×1,080 | MIPI CSI-11 | Color | 60 | IMX462 | DFM 36AX462-ML | TIS | 2.9 µm | Rolling |
| 2.3 MP | 1,920×1,200 | MIPI CSI-12 | Color | 60 | AR0234CS | DFM 36AR0234-ML | TIS | 3 µm | Global |
| 2.3 MP | 1,920×1,200 | MIPI CSI-13 | Color | 25 | IMX390 | DFM 36AX390-ML | TIS | 3 µm | Rolling |
| 5 MP | 2,592×1,944 | MIPI CSI-14 | Color | 30 | IMX335 | DFM 36AX335-ML | TIS | 2 µm | Rolling |
| 8.3 MP | 3,840×2,160 | MIPI CSI-15 | Color | 50 | IMX415 | DFM 36AX415-ML | TIS | 1.45 µm | Rolling |
